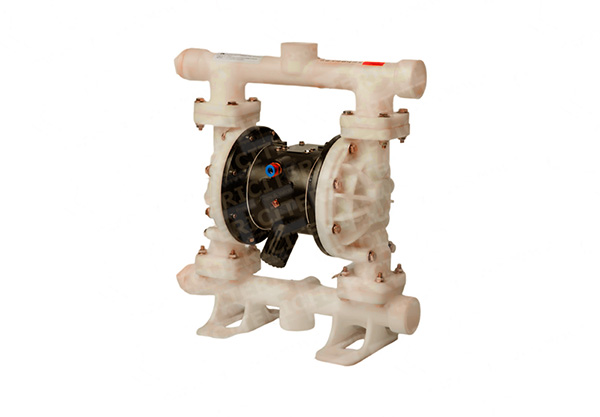

QBY3氟塑料氣動隔膜泵
產品概述：
瑞希特科技QBY3型氣動隔膜泵是為目前市面較為新穎的一種泵類，結構簡單、拆修方便、送液穩定、振動小、噪聲低、自吸能力強、輸送液體粘度高，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，不易流動的液體均能予以抽光吸盡。
產品特點：
1、不需灌引水，吸程高達5米，揚程達84米，出口壓力>7bar;
2、流動寬敞，通過性能好，允許通過較大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微：
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7bar之間）；
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身a全：
5、不必用電，在易燃、易爆場所使用安a全可靠；
6、可以浸沒在介質中工作：
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9、可輸送較粘的液體（粘度在1萬厘泊以下）；
10、本泵無需用油潤滑，即使空轉，對泵也無影響。
應用行業：
石油、化工、食品、醫藥、電子、陶瓷、紡織、釀造、造紙等行業.
型號意義：
材質材料：
過流部件 Fluid Contact Parts
鑄鋼/鑄鐵 | 鋁 | 不銹鋼304 | 不銹鋼316L | PP塑料 | PVDF塑料 | 流體襯氟 |
G | L | P | Q | S | F | H |
隔膜材料 Diaphragm Materials
丁腈橡膠 | 氯丁橡膠 | 三元乙丙橡膠 | 氟橡膠 | 聚四氟四烯 | 聚醚彈性體 | 三道橡膠 |
B | D | E | V | F | M | A |
球材料 Ball Materials
丁腈橡膠 | 氯丁橡膠 | 三元乙丙橡膠 | 氟橡膠 | 聚四氟四烯 | 不銹鋼304 | 三道橡膠 |
B | D | E | V | F | P | A |
球座材料 Ball Seat Materials
丁腈橡膠 | 氯丁橡膠 | 氟橡膠 | 聚四氟四烯 | 不銹鋼304 | Pp塑料 | 三道橡膠 |
B | D | V | F | P | S | A |
型號：
| 名 稱 | 型 號 | 流量 | 壓力 | 虹吸高度 | 固定顆粒 | 空氣進口尺寸 | 液體進出口尺寸 | 主體結構材質 |
| Max.working pressure | Type | Max.flow rate | Max.working pressure | suction height | Max.permiffed grain | Airinlet size | Fluid inlet /outlet size | Pump body structure materials |
| PP聚丙烯/氟塑料 氣動隔膜泵 | QBY3-20 QBY3-25 | 15gpm(57lpm,3.4m3/h) | 100psi(0.7MPa,7bar) | 0-2.5m | 2.5 mm | Rc1/4" | Rp3/4"Rp1" | PP PVDF |
| QBY3-32 QBY3-40 | 40gpm(151lpm,9m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 3.2 mm | Rc1/2" | Rp1-1/4"Rp1-1/2" | ||
| QBY3-50 QBY3-65 | 100gpm(378.5lpm,22m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 4.8 mm | Rc1/2" | Rp2"Rp2-1/2" | ||
| QBY3-125 | 275gpm(1041lpm,62m3/h) | 120psi(0.84MPa,8.4bar) | 0-3m | 9.4 mm | Rc3/4" | DN125 PN10 | PP | |
| 鋁合金 氣動隔膜泵 | QBY3-20 QBY3-25 | 15gpm(57lpm,3.4m3/h) | 100psi(0.7MPa,7bar) | 0-5.48m | 2.5 mm | Rc1/4" | Rp3/4"Rpl" | 鋁合金L |
| QBY3-32 QBY3-40 | 40gpm(151lpm,9m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 3.2 mm | Rc1/2" | Rp1-1/4"Rp1-1/2" | ||
| QBY3-50 QBY3-65 | 100gpm(378.5lpm,22m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 4.8 mm | Rc1/2" | Rp2"Rp2-1/2" | ||
| QBY3-80 QBY3-100 | 150gpm(568lpm,34m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 6.3 mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm(1041lpm,62m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 9.4 mm | Rc3/4" | DN125 PN10 | ||
| 不銹鋼/鑄鐵 氣動隔膜泵 | QBY3-20 QBY3-25 | 15gpm(57lpm,3.4m3/h) | 100psi(0.7MPa,7bar) | 0-5.48m | 2.5 mm | Rc1/4" | Rp3/4"Rpl" | 不銹鋼P,鑄鐵 |
| QBY3-32 QBY3-40 | 40gpm(151lpm,9m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 3.2 mm | Rc1/2" | Rp1-1/4"Rp1-1/2" | ||
| QBY3-50 QBY3-65 | 100gpm(378.5lpm,22m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 4.8 mm | Rc1/2" | Rp2"Rp2-1/2" | ||
| QBY3-80 QBY3-100 | 150gpm(568lpm,34m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 6.3 mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm(1041lpm,62m3/h) | 120psi(0.84MPa,8.4bar) | 0-5.48m | 9.4 mm | Rc3/4" | DN125 PN10 |
實物展示：
眾多化工、制藥、新能源、電子鋁箔等行業的企業，已經選擇RICITE產品（磁力泵、化工屏蔽泵、隔膜泵、化工離心泵等），作為高新技術企業，瑞希特（浙江）科技股份有限公司矢志不移致力于無泄漏泵閥事業，堅持以研發與生產優良磁力泵、化工屏蔽泵和泵系統為目標，堅定不移在技術創新領域的不懈追求和努力，提供穩定、可靠、實用、節能的產品和服務，讓客戶滿意。服務熱線：400-169-7088 官網：www.powakaddyusa.com
