初識屏蔽泵（上）你想知道的屏蔽泵知識
一、屏蔽泵的工作原理
1.屏蔽泵的工作原理與離心泵相同。葉輪旋轉產生離心力，使葉輪內的液體與葉輪分離，使速度能頭變?yōu)閴毫δ茴^，起到輸送介質的作用。屏蔽泵工作的關鍵是利用電機定子和轉子之間的作用特性。轉子和葉輪通過軸連接，定子和轉子的線圈通過薄屏蔽套與輸送介質隔開，使動密封轉化為靜密封。由于壓力差，定子和轉子之間流動的介質形成循H，冷卻電機和軸承，潤滑軸承，所以屏蔽泵不需要外部潤滑。
2.和離心泵一樣，它也是靠離心力來泵送液體。不同的是離心泵是由電機驅動的，而屏蔽電機本身就是電機，它的定子上布滿了線圈。通電后形成磁場，帶動轉子運轉，葉輪和轉子連在一起泵送液體。
3.屏蔽泵的泵頭和電機密封在一個充滿泵送介質的壓力容器內，只是靜密封。屏蔽泵的葉輪和電機的轉子固定在同一根軸上，電機的轉子和定子由屏蔽套隔開。轉子在輸送的介質中運行，其動力通過定子的磁場傳遞給轉子。

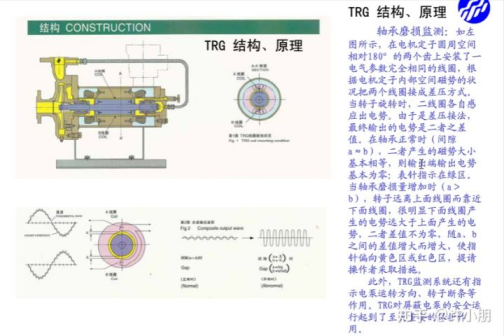

二、屏蔽泵的結構
1、滑動軸承 ：由于轉子較長,屏蔽泵需設兩個動抽承座。兩個軸承要求jin確對中。如果對中不佳，軸承很容易碎裂。由于石墨材質相對較軟,因此屏蔽泵的滑動軸承較多地采用石墨材質。石磨滑動軸承與表面堆焊鎢、鉻、鈷等硬質合金或等離子噴涂氮化硅一類硬質合金制成的軸套組成摩擦副,使用壽命可達一年以上。也有些屏蔽泵廠商,由于較好地解決了前后兩個滑動軸承座的對中問題,因此也可采用純燒結a級碳化硅材質。如果使用情況良好,純燒結a級碳化硅滑動軸承的壽命可達三年以上。
2、屏蔽套 ：屏蔽泵通常有兩個屏蔽套，即定子屏蔽套和轉子屏蔽套。用來防Z工作介質浸入定子繞組和轉子鐵芯，其厚度一般為0.4~0.7mm。由于屏蔽套的存在，使電動機定子和轉子之間的間隙加大，造成屏蔽電動機的性能下降，同時在屏蔽套中還會產生渦流，增加了功率損耗。對于屏蔽泵，其屏蔽套應選用耐腐蝕性好、強度高的非導磁材料，定子屏蔽套優先選用哈氏合金。轉子屏蔽套一般選用哈氏合金或奧氏體不銹鋼。
1、輸送液體不會泄漏，適合于輸送對人體有害的、強腐蝕性的、易燃易爆的、昂貴的、有放射性的液體。不會從外界吸入空氣或其他東西，適合于真空系統的運行和一接觸外界空氣就變質的場合；
2、不需要注入潤滑液和密封液，噪音低；
3、適合輸送高溫、高本超低溫、高熔點液體，利用這種泵無軸封的特點來解決有輔封泵難以解決的上述t殊液體；
4、電機與泵一體，采用很本式結構，非常緊湊，所以體積小、重量輕、占地面積小，無需找正，安裝簡單。
5、由于屏蔽泵采用滑動軸承，且用被輸送的介質來潤滑，故潤滑性差的介質不宜采用屏蔽泵輸送。
6、屏蔽泵的效率通常低于單端面機械密封離心泵，而與雙端面機械密封離心泵大致相當。
