化工屏蔽泵的屏蔽套結構與選材材質怎么選？
化工屏蔽泵，一般由兩個屏蔽套即定子屏蔽套和轉子屏蔽套，分別用來**工作介質浸入定子繞組和轉子鐵芯。
隨著使用化工屏蔽泵的時間越久，就會出現一些問題，這很正常。屏蔽套對于化工屏蔽泵來說至關重要，如在使用過程中發現屏蔽套損壞，則需要及時替換。
屏蔽泵屏蔽套檢修及檢驗
1、屏蔽套檢修目標：化工屏蔽泵電機的損耗，定子屏蔽套損耗很大，有時達到鐵損耗的2-3倍，修整后的屏蔽套損耗應維持在原有水平。
2、屏蔽套的制作：屏蔽套的制作過程是化工屏蔽泵恢復性大修的難點。屏蔽套的尺寸精度及形狀公差要求較高，特別是焊縫的焊接質量，要求也很嚴格。從下料展開尺寸的計算、裁剪、直縫焊接、整圓、壓裝、環縫拼焊接、焊后檢漏等都有技術難度，屏蔽泵電機的定轉子間的間隙一般只有0.5-1.0㎜，因此要求屏蔽套不但要能順利壓入定、轉子鐵心，而且要使屏蔽套緊貼鐵心，只有這樣才能讓定、轉子之間有間隙，相當考驗技術水平。
3、定子總體檢漏：化工屏蔽泵在完成定子封板和機殼的焊接，壓入屏蔽套及完成屏蔽套兩端的環縫焊接后，應對定子總體進行檢漏檢查。
定子檢漏方法：在機座和定子屏蔽套之間的內腔充以0.5㎏/c㎡的壓力，再將定子總體浸沒在清水中，如有泄漏點時，水中會冒氣泡，這是一種簡單的檢漏方法。

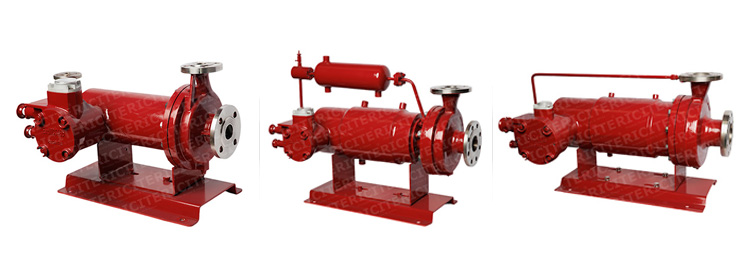

應用了哈氏合金屏蔽套的RICITE化工屏蔽泵
屏蔽套材料選用
對于屏蔽泵，其屏蔽套應選用耐腐蝕性好、強度高的非導磁材料，定子屏蔽套優先選用哈氏合金（一般選用C276 UNS N10276牌號），轉子屏蔽套一般選用哈氏合金、CHAO級奧氏體不銹鋼或普通奧氏體不銹鋼。
